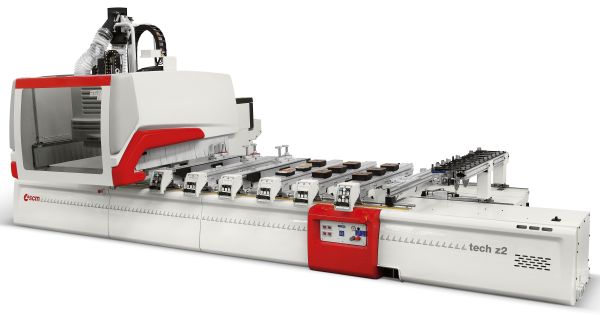

Descripción
Personalización y flexibilidad de utilización gracias a una amplia gama de equipamientos, con mesa de trabajo con barras y función Penta.
Ventajas
|

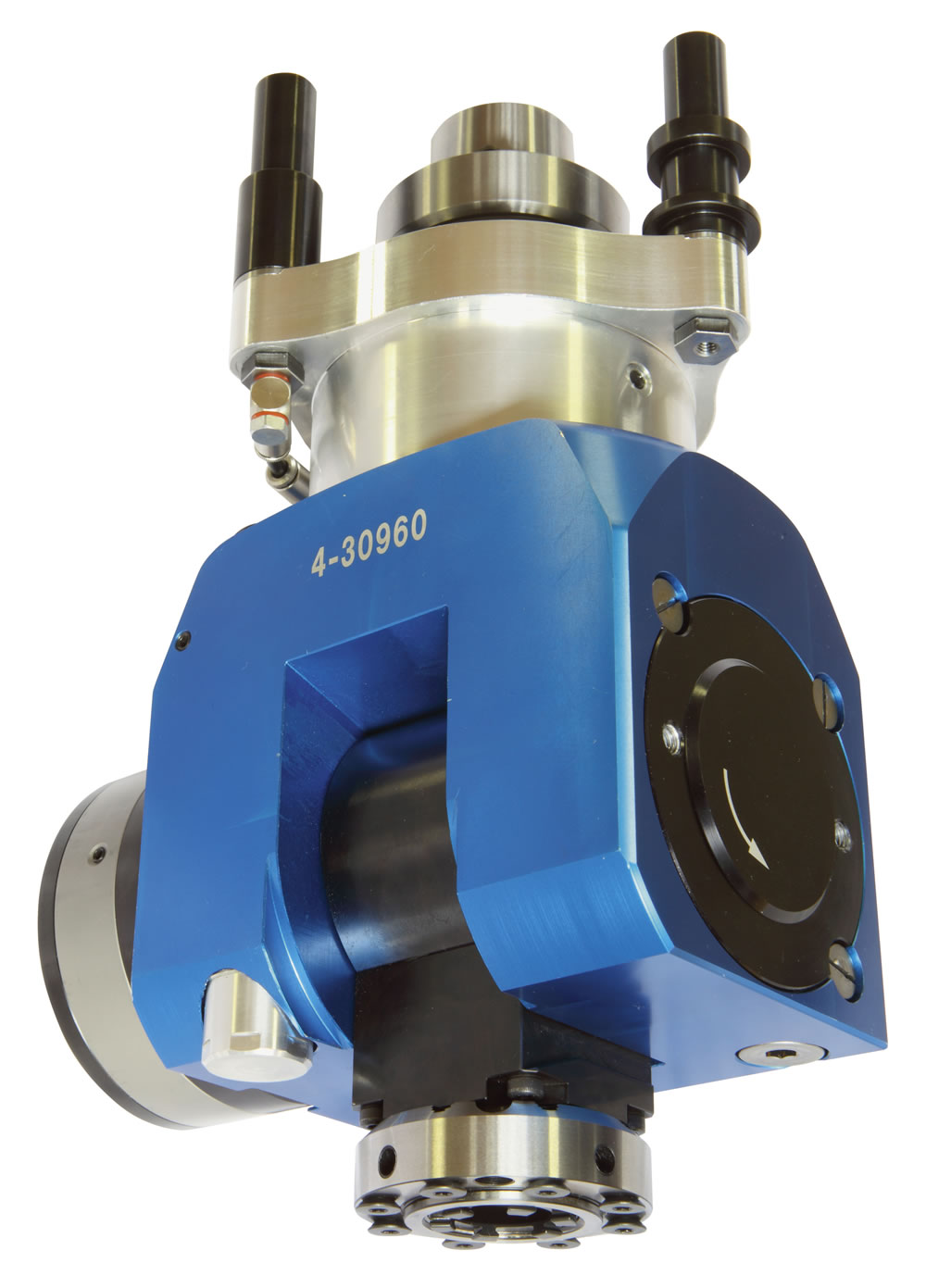

DISPOSITIVO “PENTA”: LA FLEXIBILIDAD DE UN 5 EJES A UN PRECIO CONTENIDO
El dispositivo permite transformar una máquina con 4 ejes en un perfecto 5 ejes de posicionamiento, con una inversión contenida.
|
|

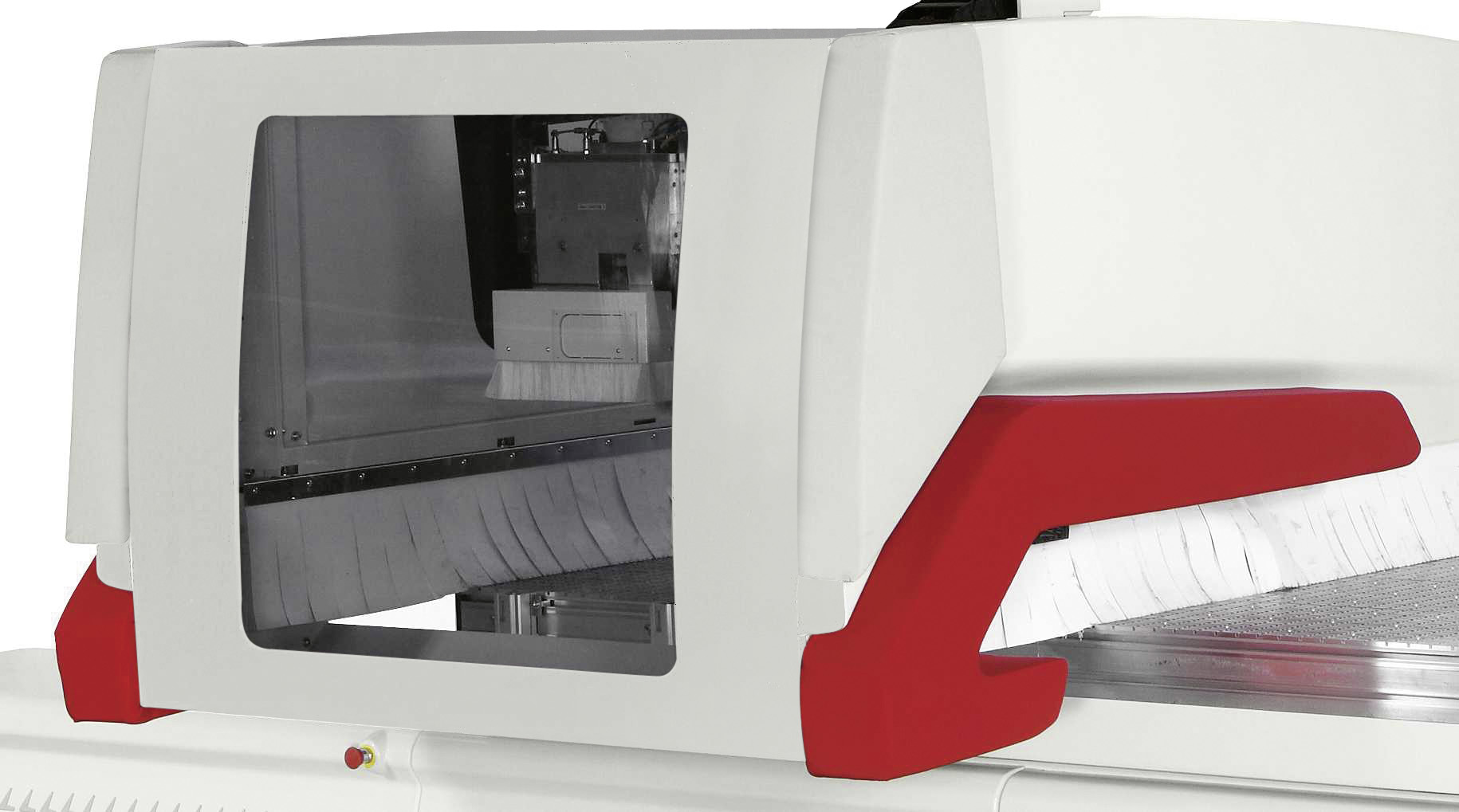

“BUMPERS”: LA PERFECTA CONEXIÓN ENTRE SEGURIDAD Y PRODUCTIVIDAD
El sistema de seguridad con bumpers es el único que permite aprovechar al máximo las potencialidades de los centros de trabajo, sin limitaciones ni vinculos en su utilizo: máxima productividad, mejor accesibilidad, menor espacio ocupado y seguridad garantizada. |
| PORTABROCAS RO.AX: EL TALADRADO PERFECTO Ningún movimiento durante el trabajo con la nueva tecnología RO.AX (Rotoaxial spindle technology) el portabrocas más prestacional del mercado con velocidad de rotación de hasta 8000 r.p.m. para configurar la máquina con diferentes grupos de taladro de 7 a 50 portabrocas independientes para quien tiene que relizar trabajos de taladrado pesados. |
|
ESTRUCTURA A CANTILEVER: PRACTICIDAD ÚNICA
La única estructura que permite cargar piezas en el eje Y mucho más grandes de la posibilidad de trabajo de la máquina.
|
|
MESAS TVN: CALIDAD DE TRABAJO SIN COMPARACIONES
Acabado impecable con la nuevas mesas caracterizadas por ventosas aumentadas (145 x 145 mm) con bloqueo mecánico automático en posición por una sujeción de la pieza 30% superior que antes, topes escamoteables integradas en la barra aún más precisas y duraderas en el tiempo, “tubeless” para ofrecer infinidas posibilidad de configuración de la mesa de trabajo.
|
Ficha técnica
| tech | z2-27 | z2-31 | z2-52 | |
| Ejes | ||||
| Campo útil de trabajo eje X-Y-Z |
mm | 2700 – 1300 – 160 | 3050 – 1300 – 160 | 5200 – 1300 – 160 |
| Pasaje tablero en Y | mm | 1550 | 1550 | 1550 |
| Longitud tablero en péndulo | mm | 1210 | 1390 | 2460 |
| Velocidad vectorial ejes X-Y (opcional) |
m/min | 83 | 83 | 83 |
| Cabezal de taladro | ||||
| Portabrocas verticales hasta | n. r.p.m. |
18 (10X / 4+4Y) 8000 |
18 (10X / 4+4Y) 8000 |
18 (10X / 4+4Y) 8000 |
| Portabrocas horizontales hasta | n. r.p.m. |
8 (4X / 4Y) 8000 |
8 (4X / 4Y) 8000 |
8 (4X / 4Y) 8000 |
| Sierra integrada en X | Ø mm r.p.m. |
125 10000 |
125 10000 |
125 10000 |
| Cabezal fresador | ||||
| Potencia estándar (S6) | kW (Hp) | 12 (16,5) | 12 (16,5) | 12 (16,5) |
| Velocidad máx. | r.p.m. | 24000 | 24000 | 24000 |
| Almacén herramientas sobre carro X / bancada |
posiciones | 8 / 10 | 8 / 10 | 8 / 10 |
