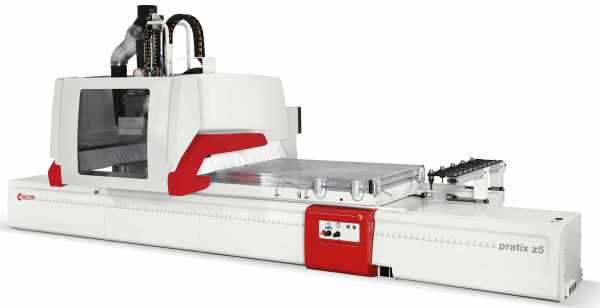

Descripción
La máquina más polivalente posible gracias a la posibilidad de seccionar tableros nesting y taladrar-fresar tableros seccionados.
Optimización de tiempos y recursos gracias a la integrabilidad Netline.
Ventajas
|

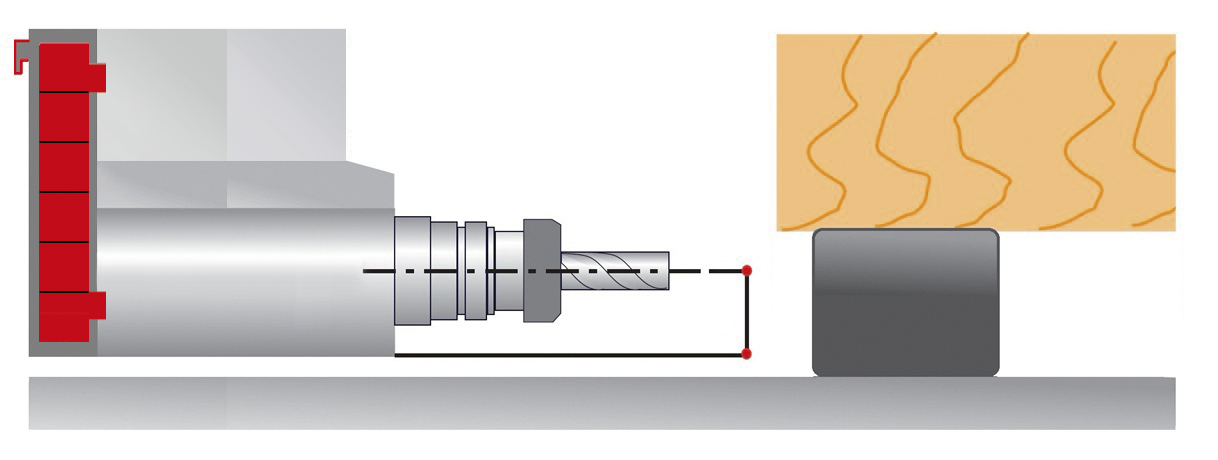

CABEZAL FRESADOR “PRISMA 5”: TECNOLOGÍA SUPERIOR AL SERVICIO DEL 5 EJES
Mantenimiento reducido, máxima flexibilidad y óptima calidad de acabado con la tecnología BEL.TECH (Belt technology system), el sistema con transmisión a correa que anula la transmisión de vibraciones y del calor de las herramientas al motor. El sistema (en uso sobre los portabrocas para el trabajo del metal), gracias a suestructura compacta, permite operar de forma ágil en espacios reducidos. El bloqueo mecánico del portabrocas en posición vertical, convierte el grupo en un perfecto 3 ejes.
|
|

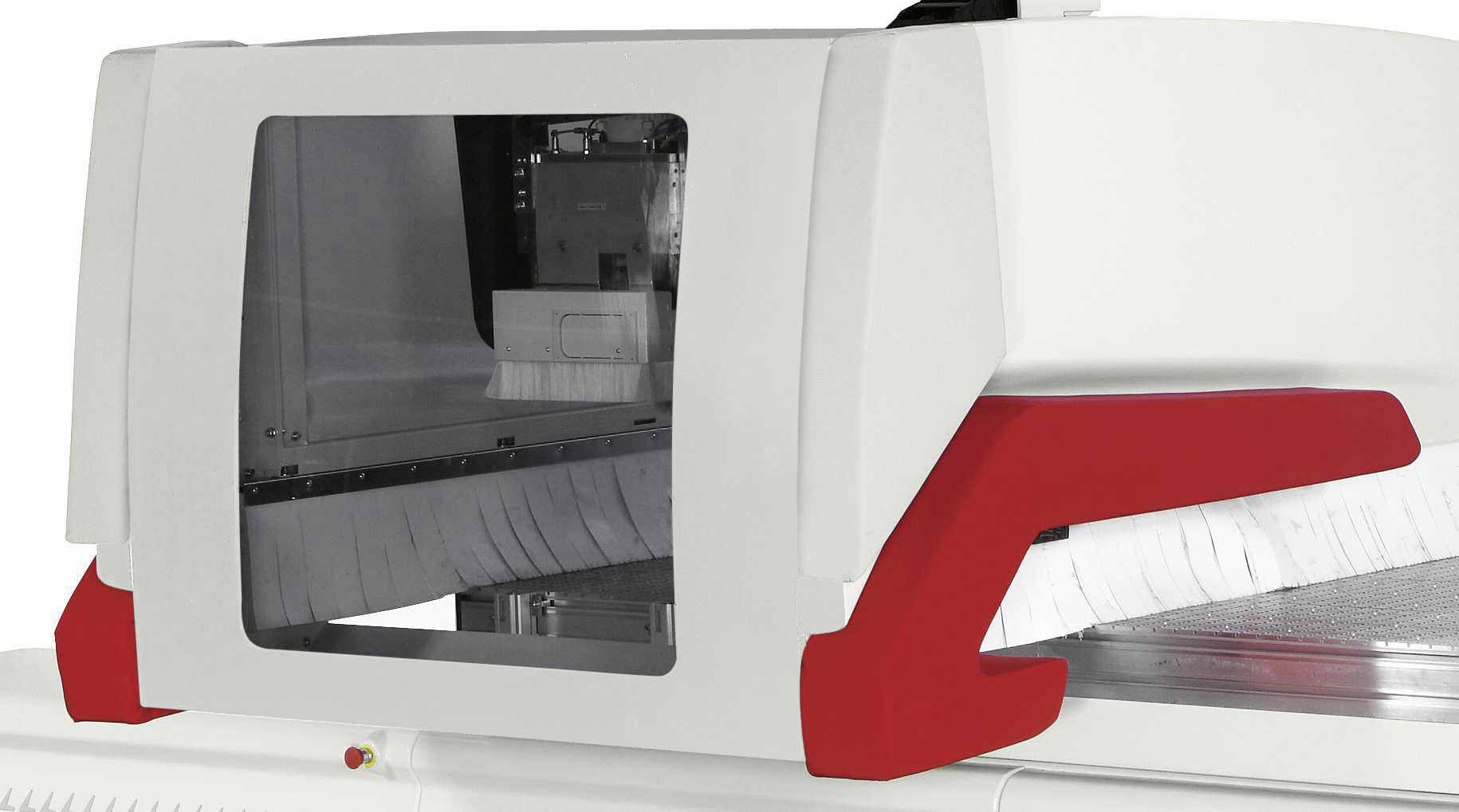

“BUMPERS”: LA PERFECTA CONEXIÓN ENTRE SEGURIDAD Y PRODUCTIVIDAD
El sistema de seguridad con bumpers es el único que permite aprovechar al máximo las potencialidades de los centros de trabajo, sin limitaciones ni vinculos en su utilizo: máxima productividad, mejor accesibilidad, menor espacio ocupado y seguridad garantizada. |

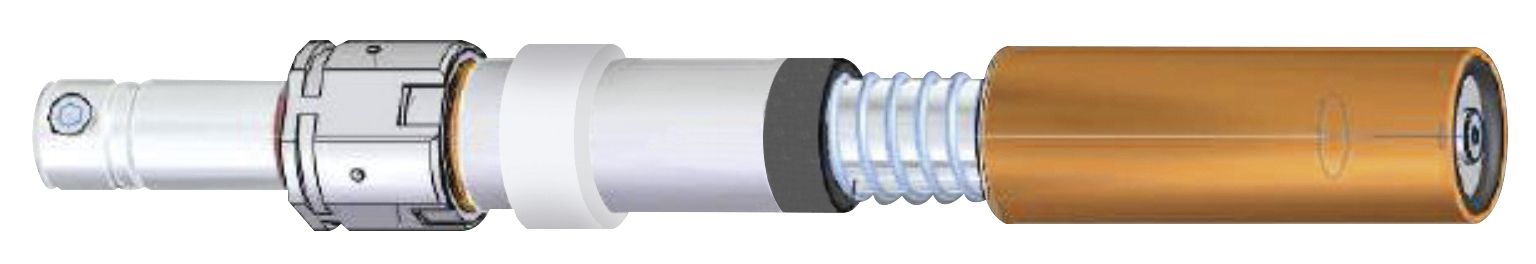

| PORTABROCAS RO.AX: EL TALADRADO PERFECTO Ningún movimiento durante el trabajo con la nueva tecnología RO.AX (Rotoaxial spindle technology) el portabrocas más prestacional del mercado con velocidad de rotación de hasta 8000 r.p.m. para configurar la máquina con diferentes grupos de taladro de 7 a 50 portabrocas independientes para quien tiene que relizar trabajos de taladrado pesados. |
|

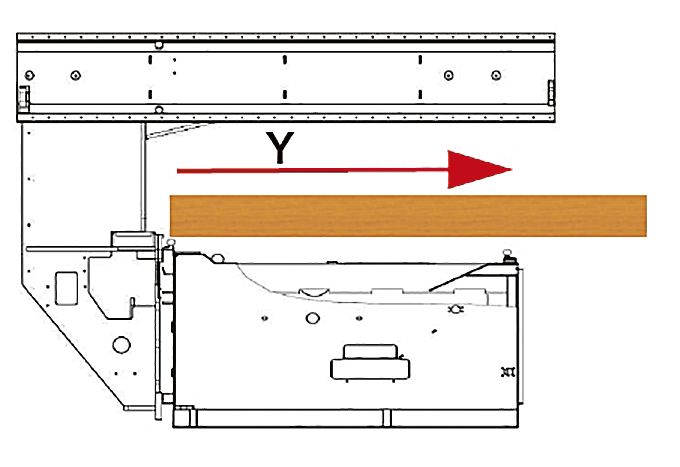

ESTRUCTURA A CANTILEVER: PRACTICIDAD ÚNICA
La única estructura que permite cargar piezas en el eje Y mucho más grandes de la posibilidad de trabajo de la máquina. |

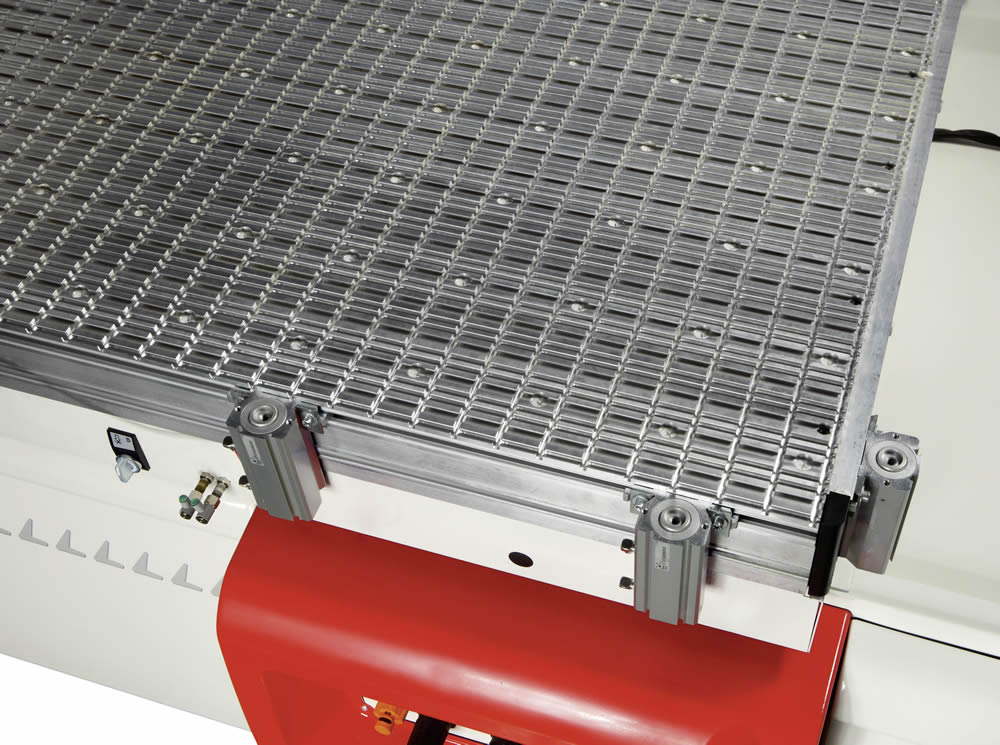

| MESA MULTIFUNCIONAL EN ALUMINIO CON RANURAS EN “T” Flexibilidad de uso a los máximos niveles pudiendo contar, además con los sistemas normales de mesas de vacío como el tablero martir o las ventosas, una red de ranuras donde sujetar mecánicamente cualquier tipo de soporte. |
Ficha técnica
| pratix | z5-31 | z5-52 | |
| Ejes | |||
| Campo útil de trabajo eje X-Y-Z | mm | 3110 – 1550 – 160 | 5200 – 1550 – 160 |
| Pasaje tablero en Y | mm | 1550 | 1550 |
| Longitud tablero en péndulo | mm | 1390 | 2460 |
| Velocidad vectorial ejes X-Y (opcional) | m/min | 83 | 83 |
| Cabezal de taladro | |||
| Portabrocas verticales hasta | n. r.p.m. |
18 (10X / 4+4Y) 8000 |
18 (10X / 4+4Y) 8000 |
| Portabrocas horizontales hasta | n. r.p.m. |
8 (4X / 4Y) 8000 |
8 (4X / 4Y) 8000 |
| Sierra integrada en X | Ø mm r.p.m. |
125 10000 |
125 10000 |
| Cabezal fresador | |||
| Potencia estándar (S6) | kW (Hp) | 12 (16,5) | 12 (16,5) |
| Velocidad máx. | r.p.m. | 24000 | 24000 |
| Almacén herramientas sobre carro X / bancada |
posiciones | 16 / 10 | 16 / 10 |
